Groundplug Twister M16/1000mm

GroundPlug® TwisterTM M16 fundamentet er vores store TwisterTM fundament, velegnet til småbygninger og udhuse. Vi anbefaler denne serie til alle jordtyper og stærkt skrånende terræn. GroundPlug® TwisterTM Skruefundament M16/1000mm er vores mest anvendte skruefundament til småbygninger som skure og udhuse.

Afstand fra jordoverflade til monteringspunkt (toppen af topmøtrikken på fundamentet) op til 35cm ved flade konstruktioner og 15 cm ved småbygninger.

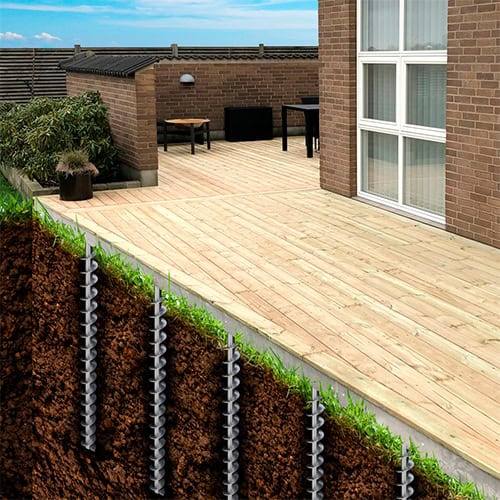

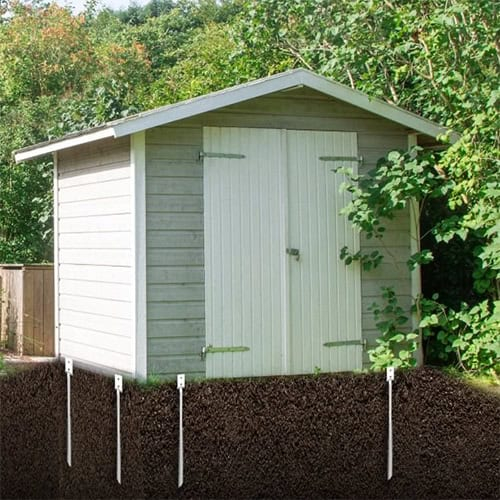

Vælg dette fundament til fladt og let skrånende terræn, til projekter som fx skur, udhus, kolonihavehus og anneks eller ved terrasser på skrånende terræn med terrænafstand op til 35 cm.

Teknisk information
Vægt: 2.45 kg
Dimensioner: 100 cm X 4.93 cm X 4.93 cm
Materialer: Galvaniseret stål

Bæreevne:
– Blød ler/Løs sandjord: Tryklast: 3.52 kN Træklast: 2.12 kN
– Middelhård ler/Middelhård sand: Tryklast: 5.18 kN Træklast: 3.06 kN
– Stiv ler/Tæt sand: Tryklast: 8.65 kN Træklast: 5.07 kN

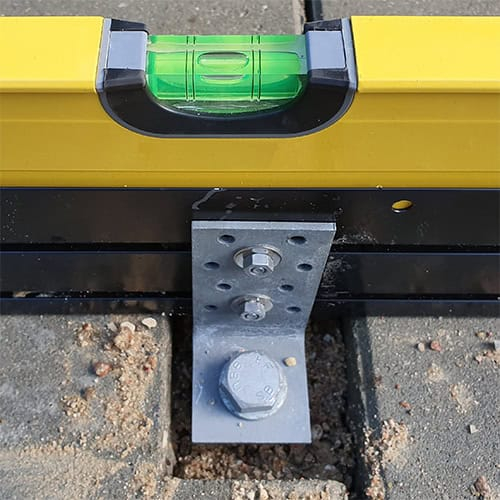

Bæreevne ved anvendelse af stolpebeslag:
– Blød ler/Løs sandjord: Tryklast: 7.38 kN Træklast: 4.44 kN
– Middelhård ler/Middelhård sand: Tryklast: 10.84 kN Træklast: 6.40 kN
– Stiv ler/Tæt sand: Tryklast: 18.12 kN Træklast: 10.63 kN
Slagnøgle top: 24 mm
Minimums moment: 1300 Nm
Maksimal terrænafstand:
– Terrasse: Maks. 35 cm
– Småbygninger: Maks. 15 cm
Maksimal terrænafstand ved anvendelse af stolpebeslag:
– Terrasse: Maks. 100 cm
– Småbygninger: Ikke muligt med dette produkt.

Beregning
For at finde ud af, hvor mange og hvilken type GroundPlug® Skruefundamenter, som du skal bruge til dit projekt, har du tre muligheder:

Få en gratis ingeniørberegning, ved at udfylde GroundPlugs® projekt formular. .

Beregn selv dit projekt ud fra GroundPlugs® tabeller. .
Vær opmærksom på at tabellerne kun kan anvendes til at beregne mindre projekter, som f.eks. terrasser og skure med standard former. Skal du bygge et større eller mere komplekst projekt, f.eks. et projekt med en mere kompleks form eller skråendende terræn, anbefaler vi at du benytter GroundPlugs®gratis ingeniørservice.

Beregn selv dit terrasseprojekt, ved at benytte GroundPlugs® terrasseberegner.

Installation
GroundPlug® Twister™ Skruefundamenter er designet til nem og hurtig installering og montering, uanset størrelsen på skruefundamentet. På installationssiden kan du finde skridt-for-skridt installationsvejledninger, samt lister over, hvilke materialer og maskiner du behøver for at installere GroundPlug® Twister™ Skruefundamenter.

DB-nummer: 9174413
Varenummer: TW-M16-1000
